De ce dimensionarea corecta a tubulaturilor de desfumare conteaza cu adevarat
Evacuarea fumului nu este doar un detaliu tehnic; intr-un incendiu, fumul este cel care compromite rapid vizibilitatea, calitatea aerului si capacitatea de evacuare. In primele minute, caldura, gazele toxice si particulele fine se acumuleaza in straturi, imping aerul respirabil catre podea si creeaza diferenta de presiune ce forteaza fumul sa patrunda in cai de evacuare. O tubulatura subdimensionata sau etansata precar transforma un sistem altfel bine gandit intr-un risc major: debitele reale raman sub proiect, presiunile cad, rezistenta la temperatura devine incerta, iar fumul ajunge in zone care ar fi trebuit protejate. De aceea, dimensionarea riguroasa a retelei de desfumare, corelata cu performanta ventilatoarelor si cu scenariile de control, este esentiala pentru siguranta oamenilor si pentru limitarea pagubelor.

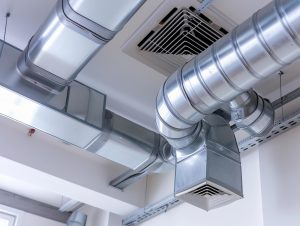

Dimensionarea corecta inseamna sa pornesti de la debitele necesare pe fiecare zona, sa calculezi pierderile de presiune pe traseu si sa alegi sectiuni care mentin vitezele in intervale rezonabile, astfel incat sa eviti atat depuneri si zgomot, cat si colaps termic al retelei. Standardele europene pentru tubulaturi de desfumare cer clasificari clare, precum E600 120 (ho) S, ceea ce inseamna functionare la 600 C timp de 120 de minute pe trasee orizontale, cu scurgeri reduse de fum. Materialele, grosimile de tabla, rigidizarile, clemele si etanseitatile sunt selectate pentru a indeplini aceste cerinte. Geometria coturilor, numarul de ramificatii, trecerile prin pereti cu rezistenta la foc si dispunerea elementelor de acces influenteaza decisiv performanta. Rectangulare sau circulare, tubulaturile trebuie proiectate astfel incat sa minimizeze pierderile locale, sa distribuie uniform debitele si sa reziste la dilatari termice fara a compromite etanseitatea.
In practica, diferenta dintre un proiect reusit si unul problematic sta in atentie la detalii: cum sunt compensate lungimile echivalente ale fitingurilor, ce clasa de scurgeri este asigurata pe fiecare tronson, cat de bine sunt sustinute conductele si unde apar vibratii care pot slabi imbinarile. Solutiile industriale certificate, impreuna cu montaj profesionist si verificari periodice, ofera echilibrul corect intre siguranta si cost. Cand vine vorba despre componente dedicate si executie, o optiune valida este alegerea unei tubulatura evacuare fum realizata dupa standarde actuale, integrata intr-un sistem cu ventilatoare adecvate, clapete certificate si comanda coordonata. Doar astfel se poate asigura ca in scenariul critic debitele proiectate devin debite reale, iar drumurile de evacuare raman practicabile suficient de mult timp pentru interventie si salvare.
Parametri cheie pentru proiectare si verificare
Abordarea corecta incepe cu stabilirea obiectivelor de performanta: ce volum de fum trebuie evacuat, din ce spatiu, in ce interval, si ce nivel de vizibilitate si temperatura trebuie mentinut in cai de evacuare. Din aceste cerinte se deduc debitele, presiunile si clasele de temperatura. Se folosesc metode de calcul ce includ pierderile liniare pe metru si pierderile locale ale coturilor, teurilor si reductiilor. Un criteriu sanatos este mentinerea unei viteze controlate in tubulaturi pentru a evita zgomotul excesiv, uzura si caderile de presiune care se amplifica pe trasee lungi. Alegerea ventilatoarelor se face tinand cont de curba lor la temperaturi inalte si de rezerva necesara pentru scenariile neprevazute, iar panourile de comanda trebuie sa asigure logica potrivita pentru fiecare zona si modul de functionare manual/automat.
- Viteze recomandate: 6–10 m/s pe tronsoanele principale si 4–8 m/s pe ramificatii, pentru a limita pierderile si a pastra eficienta energetica.
- Pierdere liniara tinta: 1–2 Pa/m, ajustata in functie de lungime, numarul de fitinguri si capacitatea ventilatoarelor pe curba de functionare.
- Clasa de temperatura si timp: de regula E600 120 (ho/ve) S pentru tubulaturi, corelata cu clasificarea ventilatoarelor F400 120, F500 120 sau F600 120, conform cerintelor de proiect.
- Clasa de scurgeri: S conform standardelor de desfumare, cu teste de etanseitate pe tronsoane reprezentative si corectii la imbinari unde este cazul.
- Grosimi si rigidizari: stabilite in functie de presiune si geometrie; tronsoanele mari si lungi necesita nervuri si console dimensionate pentru dilatatii si vibratii.
- Sustinere si distantare: console la 2–3 m, cu prinderi rezistente la foc si tratament impotriva fenomenelor de flambaj sau rasucire in caz de supraincalzire.
- Penetrari prin elemente rezistente la foc: etansari certificate, cu mansete si materiale intumescente pentru a pastra clasificarea peretelui sau planseului.
- Puncte de acces si masurare: usite la 10–15 m si inainte/dupa fitinguri majore pentru inspectie, curatare si echilibrare.
Verificarea proiectului include calculul pierderilor totale si potrivirea cu punctul de functionare al ventilatorului la temperatura inalta, plus verificarea nivelului de zgomot si a vibratiilor estimate. In faza de santier, masuratorile cu anemometrul si balometre pe difuzoare valideaza debitele, iar teste cu fum rece verifica rutele si eventualele scapari. Este utila modelarea fluxului cu instrumente numerice atunci cand spatiile sunt complexe sau cand se urmareste mentinerea stratului liber de fum la o anumita inaltime. In final, documentarea completa—de la scheme, tabele de debite si presiuni, pana la rapoarte de test—ofera trasabilitate si baza pentru mentenanta ulterioara. Fara aceste etape, chiar si cea mai buna echipare materiala ramane vulnerabila in momentul adevarului.
Montaj, etansare si mentenanta pentru fiabilitate pe termen lung
Un sistem de desfumare bine proiectat poate esua daca montajul nu respecta detaliile. Etansarea la imbinari necesita garnituri si masticuri rezistente la temperatura setata prin proiect; colierele de strangere trebuie aplicate uniform, iar imbinarile trebuie sa ramana accesibile pentru inspectii. Suportii trebuie prevazuti pentru a prelua dilatarile si pentru a preveni torsiunea in situatii de temperaturi ridicate. Trecerile prin pereti si plansee se executa cu solutii certificate care mentin atat integritatea la foc, cat si etanseitatea la fum. In plus, elementele de dilatare si compensatoare elastice bine pozitionate reduc transmiterea vibratiilor de la ventilatoare si previn fisurarea imbinarilor. Accesul pentru curatare si verificare nu este optional: depunerile pot creste semnificativ rezistentele hidraulice si pot compromite functionarea clapetelor sau a senzorilor.
- Inspectii vizuale trimestriale ale imbinarilor, colierelor si garniturilor, cu remedierea imediata a oricaror fisuri sau slabiri observate.
- Testarea clapetelor de fum si a amortizoarelor cu revenire la resort, pentru a confirma inchiderea/deschiderea la comanda si in pozitia fail-safe.
- Curatarea depunerilor de praf si funingine pe tronsoanele cu viteze mici si pe orizonturi lungi, pentru a preveni reducerea sectiunii hidraulice.
- Reverificarea cuplajelor elastice si a punctelor de decuplare a vibratiilor, mai ales dupa interventii la ventilatoare sau la structura de sustinere.
- Controlul etansarilor la penetrari prin pereti si plansee, inclusiv starea materialelor intumescente si a colierelor de foc.
- Verificarea fortei de strangere a consolelor si prezenta elementelor de siguranta impotriva alunecarii si rasucirii sub sarcina termica.
- Testarea anuala cu fum rece a traseelor principale pentru a confirma directiile de curgere, functionarea difuzoarelor si inexistenta refluxurilor.
Mentenanta trebuie documentata intr-un registru dedicat cu data, interventia efectuata si persoana responsabila. Orice inlocuire de componenta se face cu piese certificate, cu performante cel putin egale cu cele initiale. In timpul exploatarii, modificarile de compartimentare, adaugarea de echipamente sau mobilier masiv pot afecta scenariile de curgere; de aceea, este indicata o reevaluare a debitelor si presiunilor dupa schimbari majore. De asemenea, sistemele de monitorizare pot integra senzori de presiune diferentiala pe tronsoane cheie pentru a detecta devieri fata de valorile de referinta. Un program de instruire pentru echipele de intretinere, completat de proceduri clare pentru alarme si teste, creste semnificativ probabilitatea ca sistemul sa raspunda conform asteptarilor in situatii reale. In esenta, montajul corect si mentenanta consecventa transforma proiectul dintr-o promisiune pe hartie intr-o bariera reala impotriva fumului.
Integrarea cu detectie, ventilatoare si scenarii de control
Eficienta evacuarii fumului depinde de orchestrarea tuturor subsistemelor: detectie incendiu, ventilatoare certificate pentru temperaturi inalte, clapete si amortizoare, senzori de presiune, usi cu auto-inchidere si, adesea, o logica de presurizare pentru casa scarii sau lifturi. Detectia rapida, prin senzori optici sau sisteme cu prelevare de aer, scurteaza timpul pana la pornirea scenariului de desfumare. Panoul de comanda declanseaza ventilatoarele potrivite si pozitioneaza clapetele astfel incat sa se creeze rute clare de evacuare a fumului si sa se limiteze propagarea acestuia intre zone. Pentru parcari sau hale, ventilatoarele cu clasificare F400 120 sunt frecvent utilizate, in timp ce in cladiri inalte sau in tuneluri pot fi cerute ventilatoare F500 sau F600 pentru 120 de minute. Sincronizarea cu sistemele de stingere (sprinklere sau gazoase) este importanta, pentru ca debitul de fum si de abur rezultat modifica conditiile de curgere si vizibilitate.
Un sistem matur integreaza controlul in BMS sau intr-un panou dedicat de desfumare, cu linii redundante si alimentare de siguranta din sursa neintreruptibila sau generator. Logica trebuie sa prevada moduri locale si centrale, comenzi manuale pentru interventie si confirmari de stare in timp real (pozitie clapete, turatie ventilatoare, presiuni pe tronsoane). Setarea tintelor de presiune si debit pe zone, impreuna cu supape de refulare sau grile cu control, previn suprapresiunea ce ar putea impiedica deschiderea usilor de evacuare. Inainte de punere in functiune, testele de acceptanta includ masuratori de debite si presiuni in scenarii reprezentative, testarea alimentarii de rezerva si evaluarea zgomotului si vibratiilor. Simularile dinamice, inclusiv modelare de tip CFD, pot confirma ca inaltimea stratului liber de fum ramane peste nivelul minim cerut pentru evacuare in intervalul necesar.
Odata in exploatare, exercitiile periodice cu personalul si coordonarea cu echipele de interventie cresc nivelul de pregatire si scurteaza timpul de raspuns. Semnalizarea traseelor, iluminatul de urgenta si dispozitivele de comunicare trebuie sa ramana functionale chiar in cazul pierderii retelei principale de energie. Orice schimbare de compartimentare sau de destinatie a spatiilor se reflecta in scenariile de control: este prudent sa se revizuiasca diagramele de comanda, matricile de cauza-efect si punctele de masurare. In final, robustetea vine din redundanta inteligenta: ventilatoare in configuratie duty/standby, circuite electrice protejate la foc, cabluri rezistente la temperatura si o arhitectura de control care esueaza in siguranta. Astfel, tubulaturile bine dimensionate lucreaza impreuna cu detectia, ventilatia si presurizarea pentru a pastra rutele de evacuare respirabile si pentru a limita efectele fumului asupra intregii cladiri.
